تركيبات كهربية

1 مقدمة :
تعتبر المصهرات من أجهزة الحماية الرئيسية في الشبكات الكهربية ذات
الجهد المتوسط والمنخفض وتتميز ببساطتها وانخفاض ثمنها وقلة أو انعدام
Over الصيانة لها. وتستعمل المصهرات للحماية من زيادة التيار
و المصهرات ، circuit current short وتيار القصر current
فهو لا يمكن فصل الأطوار Single phase جهاز ذو طور واحد
للدوائر في وقت واحد ويعتبر ذلك من العيوب three phase الثلاثة
الرئيسية له.
تعريفات :
: Fuse - المصهر
يتكون المصهر في أبسط صوره من سلك دقيق قصير من معدن مركب
في حامل معزول ، وينصهر السلك إذا زاد التيار المار به عن قيمة معينة
وبذلك تفتح الدائرة.
: carrying current Rated - التيار المقنن
التيار المقنن للمصهر ، هو أكبر تيار يمكن أن يمر في المصهر دون أن
ينصهر . وتعتمد قيمة هذا التيار على الارتفاع المسموح به في درجة
حرارة وصلات المصهر كذلك على تقادم المصهر بسبب الأكسدة.
: Fusing current - تيار الصهر
تيار الصهر هو أقل تيار يسبب صهر معدن المصهر ويعتمد
الآتية:
-1 المادة
-2 الطول
-3 مساحة المقطع
-4 شكل مقطع المصهر
-5 التاريخ السابق للمصهر
-6 حجم ومكان أطراف المصهر
-7 نوع الغلاف
-8 أسلاك المصهر مجدولة أم لا
وإذا كان مقطع سلك المصهر دائري فإن يمكن إعطاء العلاقة التالية:
( 2 نق ........................( 1 x تيار الصهر = م
م : ثابت يعتمد على نوع السلك
2 نق : قطر السلك
: Fusing factor - معامل الانصهار
هو النسبة بين أقل تيار للصهر و التيار المقنن وقيمته أكبر من الواحد دائماً.
( معامل الانصهار = أقل تيار صهر /التيار المقنن.........

قواطع الجهد المنخفض

قواطع الجهد المنخفض

12.15.2011  |  لا تعليق ››

 توفر القواطع الأوتوماتيكية للدائرة وسيلة للتشغيل كما أنها توفر الحماية للدائرة في دوائر القدرة الصغيرة لأن قواطع الجهد المنخفض تجمع ما بين قطع الدائرة أوتوماتيكيًا عند حدوث خطأ كهربائي وتقطع أيضا الدائرة يدويًا حسب الحاجة. L

المصهرات Fuses

12.15.2011  |  لا تعليق ››

المصهرات Fuses المصهر هو عبارة عن وصلة معدنية جيدة التوصيل للكهرباء وسريعة الإنصهار تحت ظروف زيادة التيار المار بها. ويعرف المصهر بأنه جهاز حماية يعمل عندما يتجاوز التيار المار به قيمه معينه. وذلك بفتح الدائرة نتيجة

مكونات المصهرات : يتكون المصهر من سلك او شريط خاص مصنوع من معدن بأبعاد محدودة ، حيث يحاط المصهر بجسم مصنوع من مادة عازلة .

ألية عمل المصهرات :

 لكل مصهر قيمة محددة لشدة التيار المسموح

 بالمرور خلاله اذا زادت شدة التيار عن القيمة المحددة له ينصهر

 السلك فينقطع التيار عن الجهاز ولكي تعيد التيار

 مرة اخرى للجهاز يجب استبدال المصهر .

اشكال المصهرات :

 للمصهرات اشكال وقياسات متعددة حسب استعمالها .

وظيفة المصه

رات : يستخدم المصهر لحماية الاجهزة الكهربائية المنزلية من العطل عند حدوث تماس كهربائي .

 يعتبر جزء أساسي في تكوين دائرة كهرباء السيارة لحماية اجهزة الانارة والمساحات وغيرها من العطل .

ثانياً : المفتاح الآلي ( مفتاح نصف اتوماتيك )

الية عمله :

 يتم فصل التيار الكهربى داخل المفتاح بالتأثير الحرارى فعند مرور تيار عالى فان درجة حرارة القطعه المعدنية ترتفع وتتقوس مما يؤدى الى فصل نقاط التلامس“أى فتح الدارة الكهربائية

وظيفة المفتاح الآلي:

 يقوم المفتاح الآلي بفصل التيار الكهربائي

 عن الحمل بصورة آلية عندما يسرى تيار اكبر

 من القيمة المحددة للمفتاح الآلي.

انواع المفاتيح الآلية الكهربائية :

 تختلف المفاتيح الآلية الكهربائية عن بعضها البعض على حسب شدة التيار المسموح بالمرور من خلالها والمفاتيح الآلية المستخدمة في المنازل محددة بالقياسات الآتية :

 أ- قاطع ذو قياس 10 Aلحماية دارة الإنارة

 ب- قاطع ذو قياس16 أمبير لحمايةدارة القدرة مثل :المروحة والكمبيوتر

 ج- قاطع ذو قياس 20أمبير لحماية الأحمال الخاصة مثل الفرن الكهربي

 ء- قاطع ذو قياس25أمبير وهو قاطع رئيس يغذي جميع الأحمال في المنزل

ثالثاً : مفتاح التسريب الارضي

ألية عمل مفتاح التسريب الارضي:

 يقوم بفصل التيار الكهربائي عن كافة الاحمال الكهربائية في حالة حدوث أي تسريب للتيار

 الكهربائي وذلك في الحالات الآتية :

 أ- تسريب التيار عن طريق عازل الأسلاك لسوء مادة العازل

 ب- وجود خطأ في التوصيلات الكهربائية .

 ج- حدوث صدمة كهربائية .

انواع مفاتيح التسريب الارضي :

 تنقسم مفاتيح التسريب الارضي على حسب حساسيتها إلي نوعين هما :

 * حساسية ( 3.0 أمبير ) أي انه اذا حدث تسرب للتيار الكهربائي بمقدار 3.0 أمبير يؤدي فصل التيار الكهربائي عن الدارة وهذا النوع مستخدم في البيوت .

 * حساسية( 03.0 أمبير ) وهذا النوع يستخدم في المناطق الاكثر عرضة للتسريب الكهربائي مثل المصانع والورش

القواطع الاتماتيكية

فى البدايه لازم يكون القاطع الرئيسى للشقه الموجود خارج الشقه اكبر فى الامبير من القاطع العمومى للشقه والموجود داخل لوحه المفاتيح

 فى العاده بيكون القاطع العمومى للشقه 32 - 40 امبير وعندما تكون الشقه بها اجهزه اكثر من العاده بيكون المفتاح 60 امبير وفى الحاله ده بتكون الكهرباء 3 فاز وبيكون القاطع الرئيسى خارج الشقه ثلاثى

 ده شكل القاطع داخل الشقه واعتقد ان كل القواطع ابعادها واحده (standard) مع اختلاف البلاد والله اعلم

احد انواع المصهرات

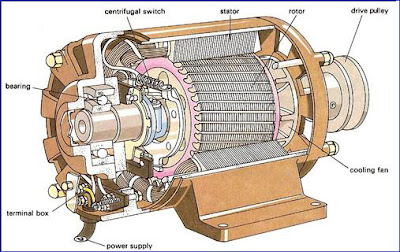

صور لمحرك حثى

صور لمحرك حثى

تركيب المحرك الحثى

طريقة فحص و اختبار ثنائي زينر

مقدمة
طريقة فحص و اختبار ثنائى الزنر
الدائرة الالكترونية

طريقة الاستخدام

• تركيب الدائرة والتأكد من توصيلاتها .
• بالتدريج يتم رفع جهد بواسطةالمقاومة المتغيره المتصله مع البطارية
• قرأت ولاحظت الجهد على شاشة جهاز قياس الجهد
• ستلاحظ عند قيمة ضبط  معينه يبقى الجهد ثابت على شاشة المقياس
• هذا الجهد يمثل جهد الزينر ويدل على انه سليم
• اذا كانت قيمة الجهد = صفر فهذا مؤشر على تلف الزينر                     منقول

ثنائي زينر

الثنائي زينر ديود
يتشابه الثنائي زينر مع الثنائى العادى و لكن يختلف ببعض خصائصه حيث يتم إضافة شوائب إلى الثنائي شبه الموصل لنحصل على الثنائي زينر و الذي يتميز بخاصية التوصيل في حالة الانحياز العكسي تحت ثبات الفولطيةثنائي الزينر عبارة عن ديود عادي ولكن تصميمه مختلف إذ أن الشريحة النصف الناقلة من النوع ( p ) على حالها ولكن الطرف ( n ) عبارة عن نقطة موضوعة على الشريحة ( p ) ومن خلال مساحة وسمك تلك النقطة الشريحة ( n ) يتحدد فولتية واستطاعة الزينر

وللزينر حالتين من العمل إذ أنه يعمل في الإتجاهين الأمامي والعكسي فهو يتصرف في الإتجاه الأمامي تصرف الديود العادي تماما وفي الإتجاه العكسي يعمل كمراقب أي أنه وبشكل يسير يقوم على ملاحظة الفولت على مهبطه لأنه سيكون موصل
المهبط او الكثود على القطب الموجب للتغذية والمصعد او الانود مع السالب للتغذية وعند وصول الفولت إلى قيمة أعلى من فولتية الزينر العكسية وهي نقطة عمل الزينر فإنه يفتح الباب للتيار لكي يذهب إلى القطب السالب مع المحافظة على ثبات الجهد عند نقطة عمله في الإنحياز العكسي وتكون كمية الجهد التي يمررها إلى القطب السالب هي مقدار جهد التغذية ناقص جهد الزينر
فلو كان عندي مصدر تغذيو ذو جهد 12 فولت ووضعت زينر على التفرع وبإنحياز عكسي قيمته 6.1 فولت فكمية الجهد الخارجة من الزينر إلى القطب السالب تكون
12-6.1= 5.9 فولت
أي تبقى الفولتية ثابتة على مهبط الزينر عند قيمة فولتيته العكسية مهما حصل إلا إذا إنهار وطبعا لكل زينر جهد إنهيار يصبح بعد هذا الجهد ( جهد الإنهيار ) إما على شكل شريط أي يشكل دارة قصر أو يقطع يعني مقاومة لانهائية )

zener diode characteristic

ويمكن وضع مقاومة على التسلسل مع الديود للحماية من التيارات الزائدة

كما يمكن وصل أكثر من زينر على التفرع مع المحافظة على أن يكونوا ذات قيمة عمل الزينر في الوصل العكسي متماثلة وذلك لزيادة الاستطاعة ويمكن وضعه مع مجزئ للجهد للمحافظة على خرج مجزئ الجهد ثابت وذلك في حالة الحصول على فولتية مقارنة
يستخدم زينر دايود في دوائر تنظيم الفولطية, و يظهر الشكل التالي رمز الثنائي زينر

الفرق بين الدايود العادي ودايود زينر
الدايود العادى يسمح للتيار بالمرور فى اتجاه واحد يسمى الاتجاه ذات الانحياز أو القطبية الأمامية ( polarized forward ) ولا يسمح بمرور التيار فى الاتجاه العكسى .
الزنر دايود يقوم بنفس العمل فى الاتجاه الأمامى , وعند عكس القطبية فان الجهد ينمو (يزداد) ويزداد التيار بقيمة صغيرة جدا , ولكن عندما يصل الجهد العكسى إلى قيمة معينة (والتى هى الخاصية الرئيسية فى خواص دايود الزنر ) يبدأ التيار فى الزيادة الملحوظة كما هو موضح بمنحى الخواص المميزة للزنر دايود وإذا واصلنا زيادة الجهد العكسى فوق Vz يزداد التيار بشكل كبير مع الزيادة الطفيفة في الجهد العكسى . ويمكن تشبيه عمله بصمام الراحة
هناك زينرات ملونه .. كل لون يدل على قيمة جهد الزينر

اللون الأول	الثاني	الثالث	قيمة الفولت
			12
			13
			15
			16
			18
			20
			22
			24
			27
			28
			3.6
			3.9
			4.3
			5.1
			6.2
			6.8
			7.5
			8.2
			2.1
			10
			11

    م. محمد عبداللاه
معيد بكلية التعليم الصناعى                                                                                                   منقول
        جامعة سوهاج

دايود شوتكي Schottky Diodes

هو ديود يتم تصنيعه من طبقة معدنية من البلاتينيوم وطبقة نصف ناقلة n
 وتكون الطبقة المعدنية شبه خالية من الإلكترونات (تحمل شحنة مهملة)، وبالتالي تنتقل الإلكترونات من الطبقة نصف الناقلة إلى المعدن فتكتسب كموناً موجباً ويكتسب المعدن شحنة سالبة وذلك عند تطبيق جهد انزياح أمامي على طرفي الثنائي (موجب عند المعدن وسالب عند الطبقة نصف الناقلة )، ومن الجدير بالذكر إن زمن الانتقال هذا فائق في الصغر من رتبة 10 ps، مما يجعل هذا الثنائي مثالياً من الناحية العملية في التطبيقات التي تتطلب سرعة قطع Switching عالية وذلك كما هو الحال في ترانزيستورات الدارات المنطقية المتكاملة، كما أن تصنيعه أسهل من تصنيع الثنائي الطبقة p-n، وهذا ما يزيد انتشاره في التطبيقات التصنيعية للدارات المتكاملة.
وفيما يلي شرح مختصر للشوتكي الثنائيات واستخدامها مع سرعة الالكترونية التي تسيطر عليها.
وقال شوتكي الصمام الثنائي هو نوع خاص من الصمام الثنائي مع منخفض جدا إلى الأمام انخفاض الجهد. عندما التدفقات الحالية من خلال الصمام الثنائي ، فقد بعض المقاومة الداخلية لذلك تدفق التيار ، وهو ما يؤدي إلى انخفاض صغير الجهد عبر الصمام الثنائي المحطات. وقد ألف طبيعية الصمام الثنائي بين 0.7-1.7 فولت قطرات ، في حين تراجع شوتكي الجهد الصمام الثنائي بين 0.15-0.45 تقريبا -- وهذا أقل انخفاض الجهد يترجم أعلى كفاءة النظام.
في خنق الجزئي ، ومفاتيح التحكم بسرعة ةيراطبلا سلطة كاملة على النهائي والكامل في مختلف الدورات واجب. نسبة من دورة عمل يحدد خنق وضع -- على سبيل المثال : 50 ٪ الى 50 ٪ هو 1 / 2 خنق. فإن شوتكي الصمام الثنائي يستخدم لتنفيذ إعادة المتداولة حاليا من السيارات خلال 'خارج الزمن' بينما سرعة السيطرة على خنق الجزئي.
وبالمثل ، فإن المحرك في سيارة كبيرة مثل مغو. أثناء خارج وقت جزئي في خنق ، والمحركات لن يسمح حاليا لمجرد وقفه. وبدلا من ذلك ، فإن الجهد عبر محرك ستغير ، وحاليا سوف تتدفق من خلال الصمام الثنائي شوتكي. إذا لم يكن هذا هو الصمام الثنائي ، الحالية سوف تتدفق من خلال الصمام الثنائي طفيلية صلب الترنزستورات الفرامل. التدفقات الحالية من خلال الصمام الثنائي شوتكي قبل ان تمر عبر الترانزستور الفرامل ، لأن انخفاض الجهد للمضي قدما من الصمام الثنائي شوتكي أقل من الفرامل الترانزستور الصمام الثنائي (وهذا هو السبب في شوتكي الثنائيات وتستخدم أنواع أخرى ، وليس للسلطة الثنائيات).
لأعلى كفاءة ، في مقابل مرة وبينما لا يزال تدفق المحركات الحالية ، فإن الجهد ينبغي من الناحية المثالية أن تكون قريبة من الصفر ممكن. سبب واحد وتستخدم نوفاك خارجي شوتكي الصمام الثنائي لأن أقرب الصمام الثنائي هو المحرك ، وتخفيض الجهد تراجع خلال هذه الفترة. ويرجع ذلك إلى انخفاض الجهد عن طريق أسلاك إلى سرعة السيطرة. وهذا سيقلل أيضا من إذاعة بعض الضجيج الحالي بسبب عدم وجود طفرة في السفر مسافة طويلة.
ضوابط السرعة مثل هامر ، المتسابق ، العاصفة ، والأعاصير اتوم تتسابق بسرعة الضوابط. الهدف النهائي للأداء ، شوتكي خارجي ويستخدم الصمام الثنائي (إعصار واحد في البناء أيضا.). ونتيجة لذلك ، سرعة السيطرة أصغر. أيضا ، تسهيلا على الوافدين الجدد ، ونوفاك الرياضة نماذج لها في البناء.

سبب آخر خارجي ويستخدم نوفاك شوتكي الصمام الثنائي هو منع الفرامل من الترنزستورات التضخمى وتفقد الفرامل السلطة. عندما يقوم الصمام الثنائي شوتكي الى حساب الضمان ، فمن المقبل لوضع الفرامل الترانزستور. كما شوتكي مع ارتفاع درجات الحرارة ، مع ارتفاع درجات الحرارة في الفرامل الترانزستور ، وبالتالي تفقد قوة الكبح (على مقاومة الزيادات).
فإن سخونة السيارات التي تستخدم (أي تخفيض عدد الدورات) ، وأعلى من أن التدفقات الحالية من خلال الصمام الثنائي شوتكي. في بعض الحالات ، وهما علاقة موازية الثنائيات يجب استخدام (ربط كل من مخطط لمحرك تنتهي إيجابية على حد سواء ، وغير مخطط لمحرك تنتهي سلبية
فإن شوتكي الصمام الثنائي (الذي يحمل اسم عالم الفيزياء الألماني والتر ه. شوتكي ؛ المعروف أيضا الساخنة الناقل الصمام الثنائي هي أشباه الموصلات الصمام الثنائي مع انخفاض الجهد المنخفض إلى الأمام بسرعة كبيرة ، وتحويل العمل.
فإن cat's بين الخط الطولي للكشف المستخدمة في الأيام الأولى لاسلكية ويمكن اعتبار شوتكي الثنائيات

رمز عنصر دايود سكوتكي

الثنائى السعوى Varactor Diode

ثنائي فاراكتور - الفاراكتور
Varactor Diode هو اختصارا لـ variable capacitance diode ويسمى أيضا Tuning Diode أو Varicap Diode
تستخدم الثنائيات السعوية كمكثفات متغيرة اعتمادا على الجهد الواقع عليها.
والثنائي السعوى أساسا عبارة عن وصلة ثنائية موصلة في الاتجاه العكسي وذلك كما في الشكل.

نظرية العمل :
عند توصيل وصلة دايود سعوي عكسيا ، يتكون ما يسمى بمنطقة الاستنفاذ هذه المنطقة تعمل بدلا من عازل المكثف أما المنطقة P ، والمنطقة N فأنهما يعملان كلوحى مكثف.
عندما يزداد جهد التغذية العكسي فان منطقة الاستنفاذ تتسع لتزيد بذلك سمك العازل وتنقص السعة ، وعندما يتناقص جهد التغذية العكسي يضيق سمك منطقة الاستنفاذ وبذلك تزداد السعة.

رمز عنصر الفاراكتور - varactor symbol

تركيب الثنائي المستقبل للضوء

يتكون الدايود الضوئى من شبه موصل موجب P واخر سالب N و نافذة شفافة منفذة للضوء كما يتضح من الشكل. عندما يسقط الضوء على الثنائى الضوئى ، يقوم الضوء بكسر الروابط البلورية ويتحرر عدد من الشحنات التى تسمى بـشحنات الأقلية ، يزداد هذا العدد بزيادة الضوء الساقط مكونا تيارا يسمى بتيار التسريب يستخدم في الدوائر الالكترونية

صورة الفوتو دايود

الثنائي المستقبل للضوء يصبح ثنائي موصل بالانحياز الامامي اذا تعرض لضوء الاشعة تحت الحمراء IR .. اي انه يصبح كما لو كان ثنائي تقليدي

رموز الثناي مستقبل الضوء

الدايود الضوئى

يوجد نوع آخر من الموحدات .. ويختلف عن النوع العادى بأنه يضيء إذا تم تطبيق جهد انحياز أمامي  forward biased عليه
يأتي هذا الدايود بألوان كثيرة .. ورمزه كما في الصورة ..

طريقة معرفة أطرافة

أسهل طريقة لمعرفة أطراف الثنائي الضوئي هي بالنظر إليه ..
ستلاحظ انه مكون من الداخل من جزئيين .. الجزء الأكبر هو الطرف السالب " الكاثود " أما الجزء الأصغر هو الطرف الموجب " الأنود"

طريقة توصيل اليد الثنائي الضوئي LED

توصل دائما مقاومة قيمتها مابين 100 كيلو إلى 1 كيلو أوم لتحمي الثنائي البعث للضوء LED

الجرمانيوم

الرقم الذري 32
الرمز الكيميائي Ge
الوزن الذري 72.64
عنصر الجرمانيم هو عنصر كيميائي من أشباه الفلزات ويعتبر من العناصر النادرة  وشكله عبارة عن مادة صلبة ذات لون أبيض رمادي مائل للخضرة  وهو عنصر مهم في صناعة الرقائق الالكترونية والخلايا الضشمسية الضوئية

تم اكتشاف عنصر الجرمانيم على يد  الكيميائي الألماني كليمنز وينكلر الجرمانيوم  في عام 1886م.

كليمنز السكندر وينكلر
Clemens Alexander Winkler
هنا ثنائي "دايود " مصنوع من مادة الجرمانيوم وهو يمتاز بأنه اكثر حساسية من نظيرة التقليدي والمصنوع من السليكون

السيلكون - السيلسيوم

السيلكون - السيلسيوم
الرقم الذري 14
الرمز الكيميائي Si
الكتلة الذرية 28.085

السيليكون هو عنصر كيميائي من أشباه الفلزات ثاني أكثر العناصر وفرة في القشرة الأرضية بعد الأكسجين. ويكثر السليكون في الصخور النارية وفي الكوارتز والرمل وغيرهم.

Silicon - Periodic Table of elements
عزله الكيميائي السويدي برزيليوس " Berzelius " عام 1823.

Berzelius, Jöns Jacob, Baronاستخدامات عنصر السيلكون :
يستخدم السليكون في صنع الأجهزة الإلكترونية والزجاج والاسمنت وعمليات التجميل
خواصه :
يمتاز عنصر السيليكون بخواص عزل كهربائية وفهو يعتبر مادة عازله في درجات الحرارة المنخفضة , وشبه موصل في درجات الحراة العادية ، كما ان توصيله يزداد عند اضافة كميات ضيئيله من عناصر أخري له خاصية كهربية مميزة وهي انه عازل في درجات الحرارة المنخفضة , وشبه موصل في درجات الحراة العادية ، كما ان توصيله يزداد عند اضافة كميات ضيئيله من عناصر أخري له ملحوظة هذه الخاصية هي الاساس في صناعة الرقائق الالكترونية الصغيرة Microchips التي تقوم عليها الحاسبات فهي المسؤلة عن صغر حجم أجهزة الحاسب الالي في وقتنا الحالي 2- لدائرة الكهربائية الرقيقة المصنوعة من السيليكون اقل تأثرا بعوامل التقادم وعوامل الرطوبة والاهتزازات والصدمات والتي تصنع من انقي انواع السيليكون

انواع الثنائيات

ثنائي الجرمانيوم Germanium Diode :هو ذلك الثنائى - الموحد المصنوع من الجرمانيوم ومحقون بشوائب تكون بلورة موجبة مع شوائب أخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة والسالبة متجاورتين .
ثنائي السيليكون Silicon Diode:
هي الموحدات المصنوعة من السيليكون ومحقون بشوائب تكون بلورة موجبة مع شوائب اخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة ولسالبة متجاورتين .
ثنائى الانبعاث الضوئي Light Emitting Diode LED :
ثنائي الأنبعاث الضوئي ال L.E.D يشع الضوء عندما يثار بإشارة كهربية.
ويوصل ثنائى الأ نبعاث الضوئى كما في الشكل في الاتجاه الأمامي وتعتمد نظرية عمل هذا الثنائي على أن الطاقة الكهربية المعطاة له بالتوصيل الأمامي تعمل على تحريك حاملات الشحنة مما يؤدي الى تولد فوتونات حرة تنبعث في كل الاتجاهات مسببة اشعاع الضوء .
وتوصل دائما مقاومة قيمتها مابين 680أوم إلى 1 كيلو أوم لتحمي الثنائي البعث للضوء LED
الثنائى الضوئى Photo Diode:
تتكون الدايودات المستقبلة للضوء من شبه موصل موجب P وأخر سالب N ونافذة شفافة منفذة للضوء كما يتضح من الشكل. عندما يسقط الضوء على الثنائي الضوئي ، يقوم الضوء بكسر الروابط البلورية ويتحرر عدد من الشحنات التي تسمى بـشحنات الأقلية ، يزداد هذا العدد بزيادة الضوء الساقط مكونا تيارا يسمى بتيار التسريب يستخدم في الدوائر الالكترونية .
الثنائى السعوى Varactor Diode:تستخدم الثنائيات السعوية كمكثفات متغيرة اعتمادا على الجهد الواقع عليها.
ثنائي زينر Zener diode


دايود شوكلى Shockley diode
موحد السكوتكي - شوتكى

تابع الفصل الاول

السكشن الاول

وجد أن عندما يتم وضع شريحة سلكونية موجبة p-type  .. وشريحة سالبة  n-type فأن التيار الكهربائي سيمر في جهة واحده فقط عبر الشريحتين .. لتشكر عنصر الكتروني يسمي الدايود او الموحد او الثنائي Diode .. وهو العنصر الأهم والأشهر في عالم أشباه الموصلات semiconductor
يمكن لشريحة سليكون موجبه p-type .. مع شريحة سالبة n-type ان تعمل كأي موصل للتيار الكهربائي
تطلق على  حركة التيار من الشريحة الموجبة إلى السالبة بأسم الانحياز الأمامي او forward biased .. في هذه الحالة يعمل الدايود كأي موصل جيد للتيار ..
اما حالة عدم التوصيل اي جهد موجب على الشريحة السالبة .. وسالب على الشريحة الموجبة .. فهذا ما يسمى reverse biased.

يوجد فرق جهد صغير على طرفي الدايود 0.6 فولت للدايود المصنوع من مادة السليكون Si .. وتقريبا  0,3 للمصنوع من مادة الجرمانيم ..
يمكن استخدام هذا الجهد الصغير لاختبار  وفحص دائرة الكترونية موصله بالمصدر وتحتوي على موحدات .. فإذا كان الدايود المفحوص سليم فانه سيعطي جهد صغير بين أطرافه في حالة التوصيل بالانحياز الأمامي..
اما إذا أعطى قيمه جهد أعلى من 1 فولت او 0 فولت فهذا يعنى أن هذا الدايود تالف.

يتم تشبيه عمل الدايود كحنفية ماء تسمح بالمرور في جهة واحده فقط .. ولهذا تم استغلال هذه الخاصية المتميزة لإنشاء الكثير من التطبيقات المفيدة ..
احد اشهر هذه التطبيقات .. هي تحويل التيار المتردد (AC) والتي تتغير قطبيتة باستمرار إلى تيار مستمر (DC) أحادي القطبية ..
كل مصادر الطاقة في المنازل تعطي تيار متردد بينما البطاريات تزودنا بالتيار المستمر ..
وعملية التحويل التي تتم لاستبدال التيار المتذبذب إلى تيار مستمر .. تسمي تقويم او rectification
الصورة التالية توضح الإشارة الداخلة والخارجة من الدايود .. وهذه الطريقة في التقويم تسمى تقويم نصف موجه لانها تقوم بإخراج نصف الموجه الاصليه .. وإلغاء " Block " للنصف الأخر ..

أما الطريقة الثانية والأكثر كفاءة والتي تستفيد من كامل الإشارة المتردد الداخلة هي دائرة تقويم موجه كاملة والصورة توضح طريقة القنطرة Bridge " أربع موحدات " للحصول على النتيجة المطلوبة ..

شكل الوصلة الثنائية

سكشن مادة مبادىء الالكترونيات
